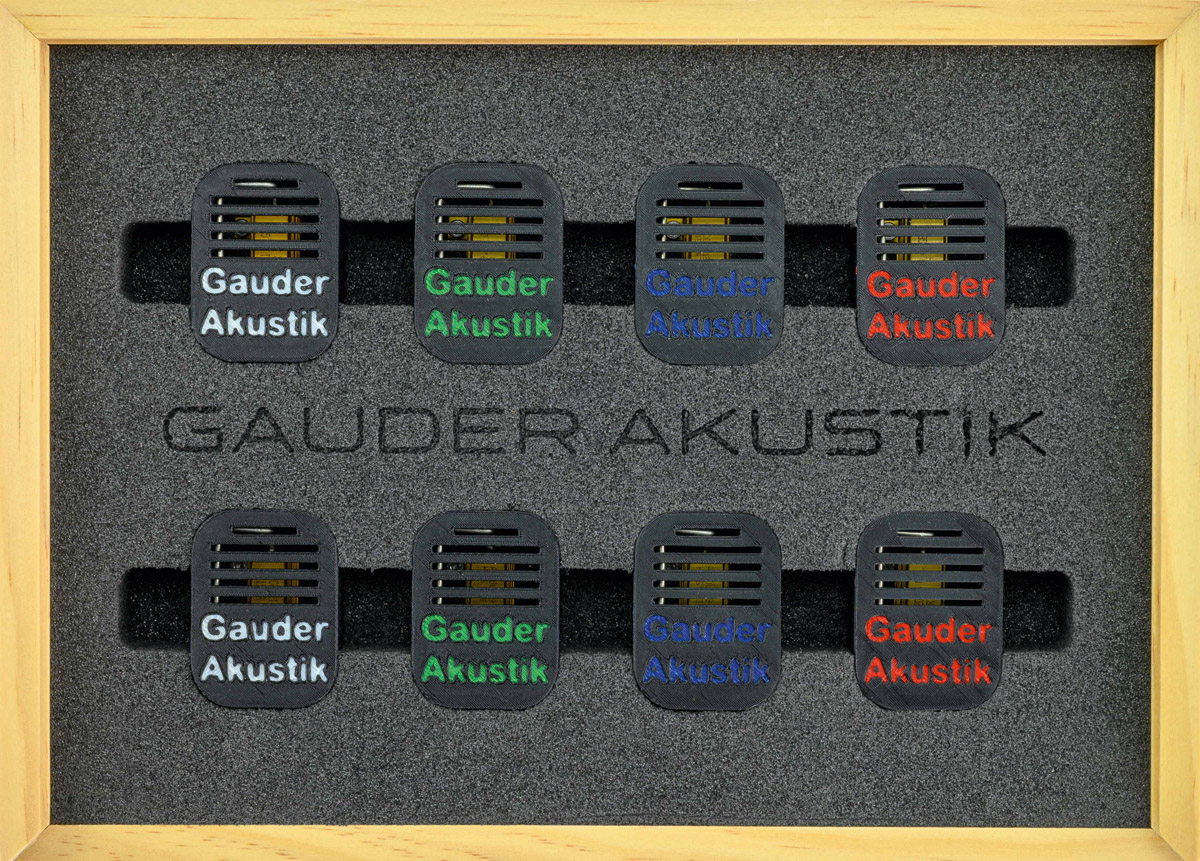

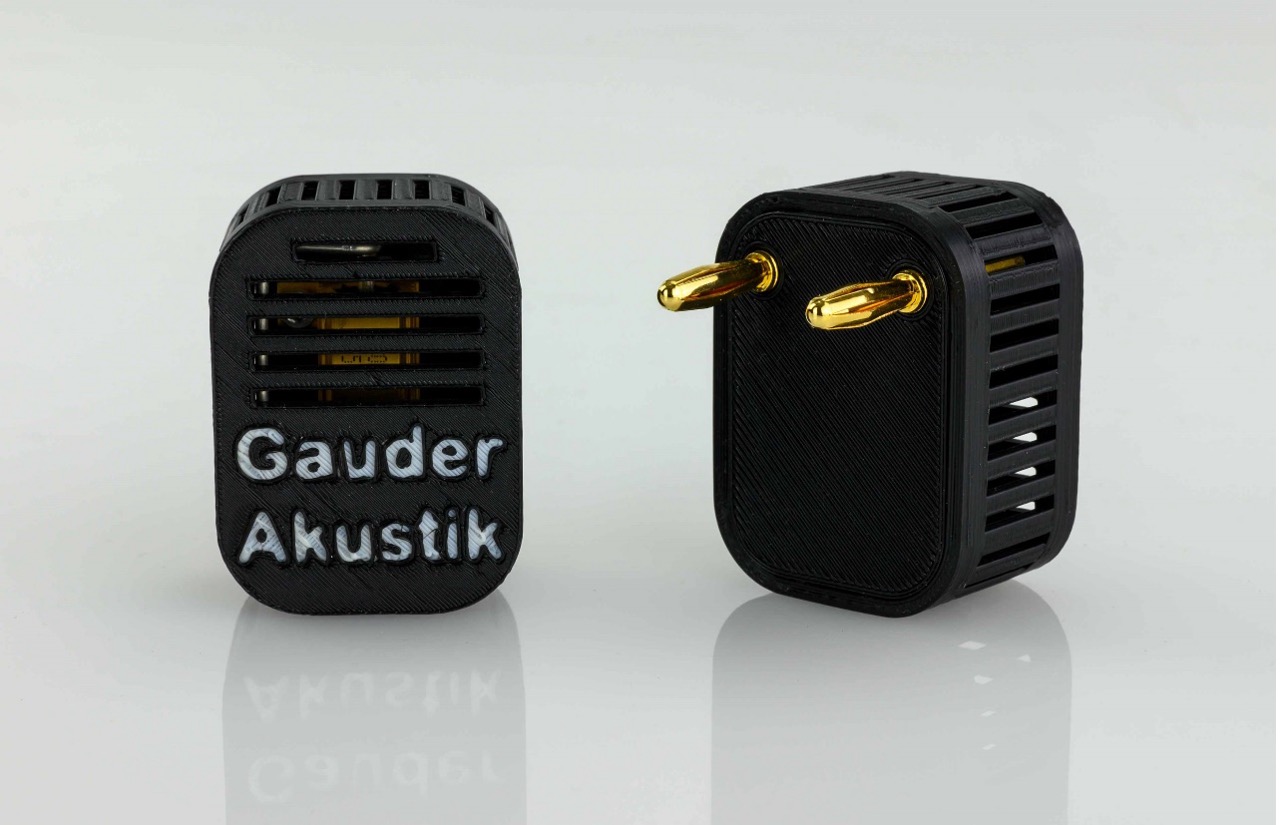

In vielen Hörräumen treten die größten raumakustischen Probleme im Bereich von 30 Hz – 70 Hz auf. Wir haben uns deshalb ein System ausgedacht mit dem wir alle unsere Lautsprecher von der Arcona- bis zur DARC-Serie genau in diesem Bereich einstellen können. Je nach Raumgröße, Lautsprecherposition, Hörplatz und akustischer Bedämpfung des Raums benötigt jeder Lautsprecher einen einstellbaren Roll-off, der genau in diesem Frequenzbereich einstellbar sein sollte. Das Ideal ist natürlich, dass ein Lautsprecher linear bis 30 Hz herunter spielt, was aber bei herkömmlichen Lautsprecherkonstruktionen (geschlossen oder Bassreflex) zu großen Gehäusen führt und bei manchen Hörräumen und Aufstellpositionen zum Dröhnen neigt. Schön wäre es, wenn man den Lautsprecher genau in diesem Frequenzbereich einstellen könnte. Genau das ermöglicht unser Bass Extension System. Zieht man den Einsteckbügel an den beiden Bass Extension Buchsen heraus, so läuft der Lautsprecher ohne diese zusätzliche Schaltung und fällt schon bei recht hohen Frequenzen im Bass ab – wie eben ein Lautsprechersystem ohne Bass Extension. Es entsteht kein Tiefbass. Steckt man nun eines der vier Module in diese beiden Buchsen ein, so wird der Bass im Frequenzbereich von 30 – 70 Hz gegenüber dem normalen Roll-off angehoben:
Rot: + 1 dB
Blau: + 2 dB
Grün: + 3 dB
Weiß: +3.5 dB
Bügel eingesteckt: + 4 dB
Der Bassbereich des Lautsprechers wird dabei linear zu tieferen Frequenzen erweitert ohne dass das Gehäuse vergrößert werden muss. Die dazu notwendige Energie holt sich der Lautsprecher vom Verstärker.
Alle Gauder Akustik Lautsprecherboxen arbeiten mit einer elektrischen Hochpassfilterung. Das sind die Gründe dafür:
Zu 1.
Aus Bild A1 erkennt man:

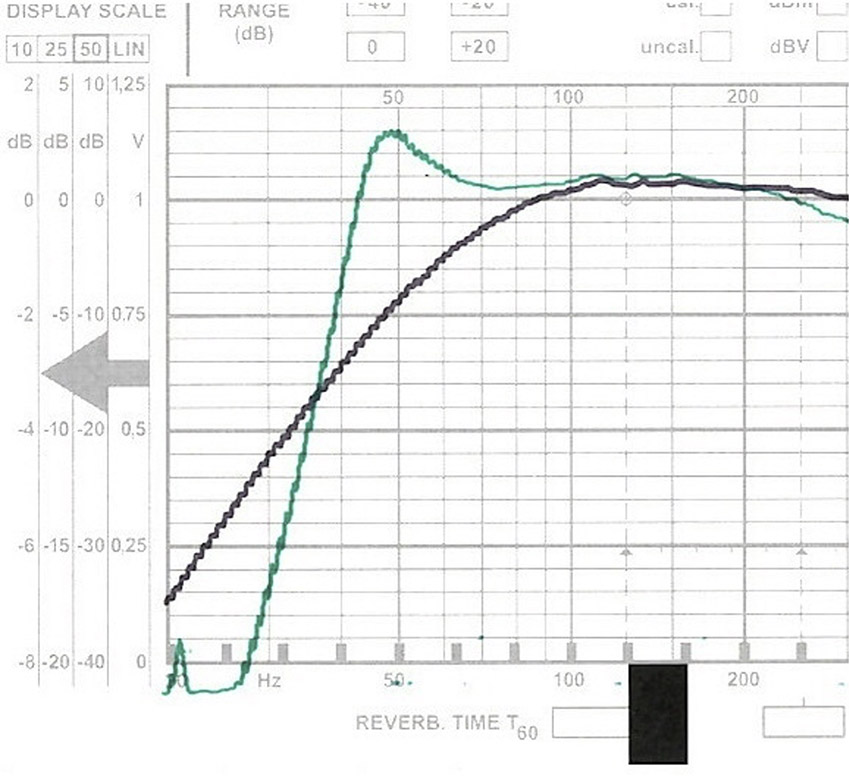

Bild A1
Capello 40 ohne Hochpassfilterung (schwarz) und mit voller Hochpassfilterung (grün)
Zu 2.
Bei einem Bass-Chassis unterscheidet man die elektrische und mechanische Belastbarkeit. Bei tiefen Frequenzen wird oftmals die elektrische Belastbarkeit nicht überschritten, aber das Bass-Chassis muss zu großen Hub machen und die Membran reißt aus der Sicke aus oder bricht.
Bei höheren Frequenzen wird der maximale Hub nicht überschritten, aber die zugeführte elektrische Leistung verbrennt die Schwingspule.
Beide Defekte werden durch eine Hochpassfilterung oftmals vermieden, da beide Belastbarkeiten ansteigen.
Zu 3.
Berechnungsbeispiel aus der Praxis:
Ein 17-cm-Chassis hat eine Gesamtgüte von 0,45, was ein sehr gängiger Wert ist. Sowohl im normalen geschlossenen Gehäuse als auch im hochpassgefilterten soll eine Butterworth-Abstimmung gemacht werden. Damit erzielt man eine maximal flache Frequenzgangkurve, die zu einem hervorragenden Ein-Ausschwingverhalten führt. Berechnet man nun die jeweils benötigten Volumina stellt man fest, dass man für die hochpassgefilterte Box fast nur die Hälfte des Volumens benötigt! Die Lautsprecherbox kann also deutlich kleiner werden, obwohl sie tiefer runtergeht und höher belastbar ist!
Zu 4.
Mithilfe unseres Bass Extension Systems kann man den Roll-Off unsere Lautsprecher zwischen 30 Hz und 70 Hz stufenweise einstellen. Betrachten wir hierzu Bild A2:
Die oberste schwarze Kurve ist mit gesteckter Brücke (maximale Verstärkung: + 4 dB). Diese ist für freie Aufstellung und größere Räume geeignet. Die zweite schwarze Kurve erhält man unter Verwendung des weißen BE-Moduls, die grüne entsprechend unter Verwendung des grünen Moduls, usw. Lässt man die BE-Buchsen komplett frei ergibt sich eine Kurve, die noch etwas unterhalb der roten verläuft und nur in kleinen Räumen oder bei Aufstellung direkt im Regal benutzt werden sollte.

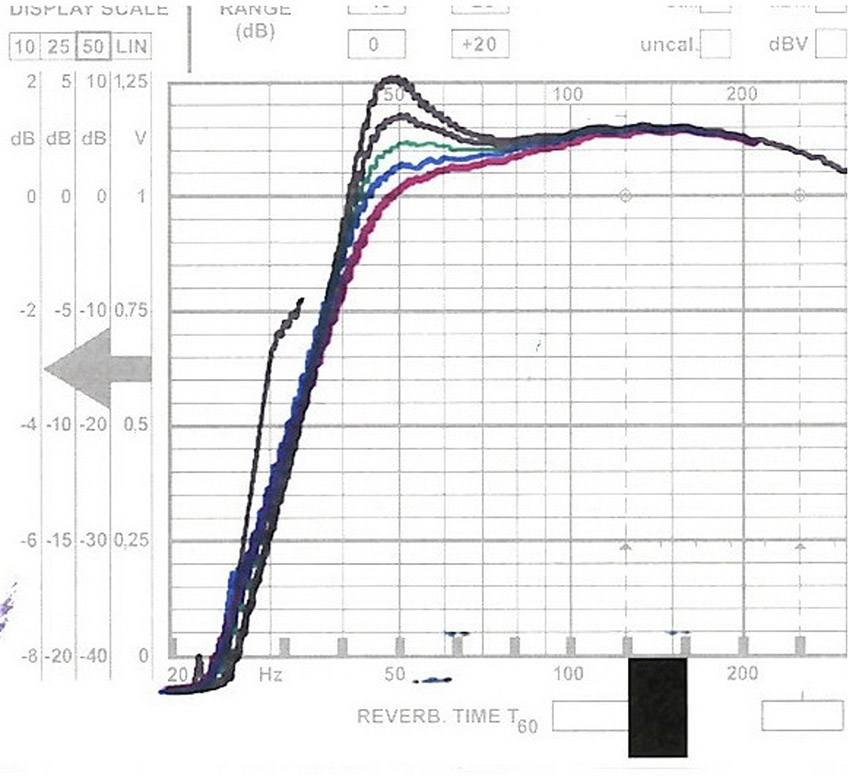

Bild A2
Frequenzgang der 4 Bass Extension Module (weiß, grün, blau, rot) und Brücke gesteckt (volle BE)

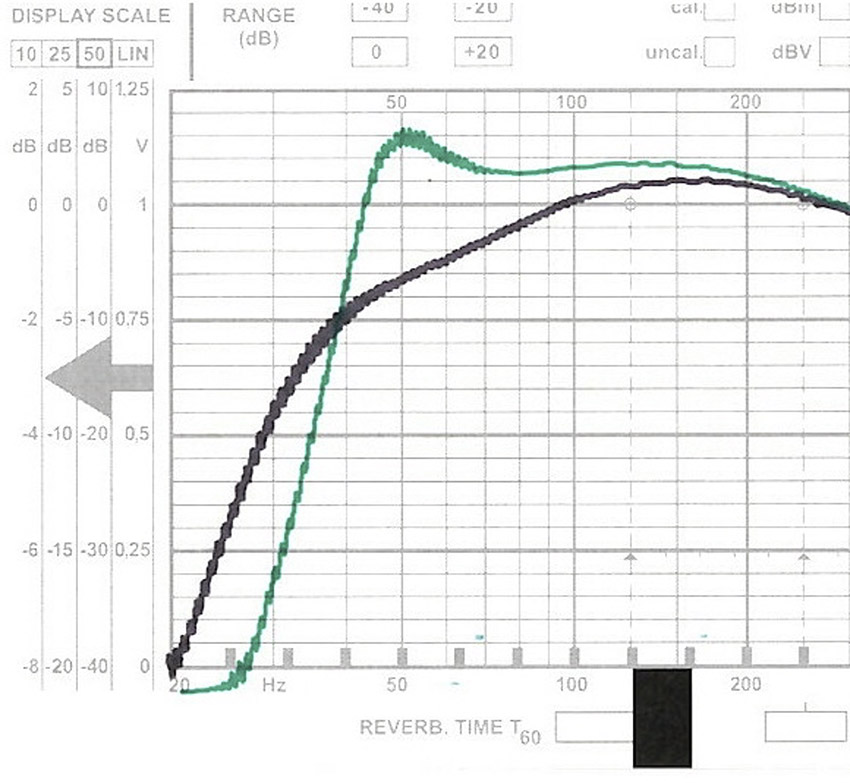

Bild A3
Brücke gesteckt (volle BE): grün, keine Brücke/Modul gesteckt: schwarz
Welche der 6 Einstellmöglichkeiten für Sie die richtige ist, sollten Sie am besten direkt zu Hause an der gewünschten Aufstellposition ausprobieren. Natürlich klingen auch unsere Regalboxen bei freier Aufstellung auf einem Ständer am besten, aber mit der Hochpassfilterung und dem damit möglichen Bass Extension System geben wir Ihnen die Möglichkeit auch bei nichtoptimaler Aufstellposition das Maximale herauszuholen, so dass der Unterschied nicht mehr sehr groß wird.
Eine normale geschlossene Box ist akustisch gesehen ein System 2. Ordnung. Da wir eine elektrische Hochpassfilterung 2. Ordnung dazu addieren, die Capello 40 ein akustisches Systeme 4. Ordnung. Systeme höherer Ordnung sind immer leistungsfähiger als Systeme niederer Ordnung. Die Erhöhung der Leistungsfähigkeit wird durch den elektrischen Verstärker gewährleistet: er liefert die dazu benötigte Mehrenergie.
Es empfiehlt sich deshalb einen guten, leistungsfähigen Verstärker einzusetzen. Dafür geeignete Verstärker sind von vielen Firmen erhältlich, zum Teil zu sehr günstigen Preisen, die deutlich unter dem Preis unserer Lautsprecher liegen (gilt für jede unsere Lautsprecherserien).
